百度近年来深耕智能音频市场，从初期的DuerOS智能语音交互系统，到与众多合作品牌推出内置DuerOS的智能语音产品，再到目前已推出多款小度在家自有品牌的智能语音产品，在智能音箱市场已经分得了一杯羹。

经过我爱音频网长期对百度智能音箱产品的追踪研究，我们已经拆解分析了百度之前发售的7款智能语音音箱产品，以及小度在家智能屏X8带屏智能音箱，共8款智能音箱产品。

此次我爱音频网为大家拆解的是最新发布的小度在家智能屏Air，它的屏幕尺寸为5.45英寸，跟一部手机的屏幕尺寸相近，机身相对其他带屏音箱较小巧。小度在家智能屏Air支持视频通话、拨打固话，前置摄像头还能进行移动侦测抓拍；音箱内置语音助手，可以一句话播放多媒体平台的音视频资源。

此外，小度在家智能屏Air支持WiFi直连，内置蓝牙Mesh网关，可接入小度星球智能家居生态。下面就一起看看小度在家智能屏Air的详细拆解吧~

一、小度在家智能屏Air开箱

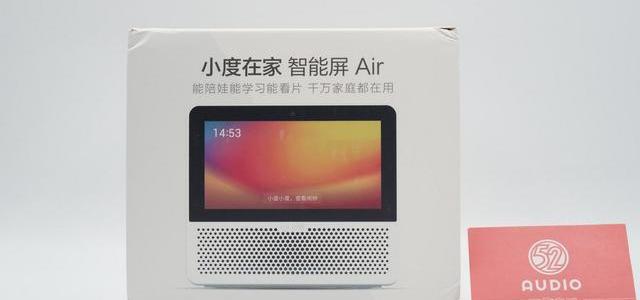

包装盒与此前相比又换了一个风格。正面是产品的渲染图，顶部写有产品名称“小度在家智能屏Air”，产品特色功能：能陪娃、能学习、能看片。

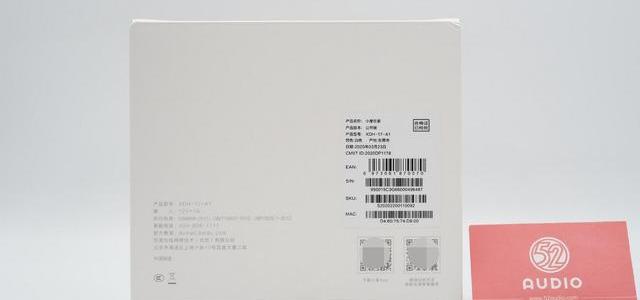

背面是一些产品基本信息和条码。

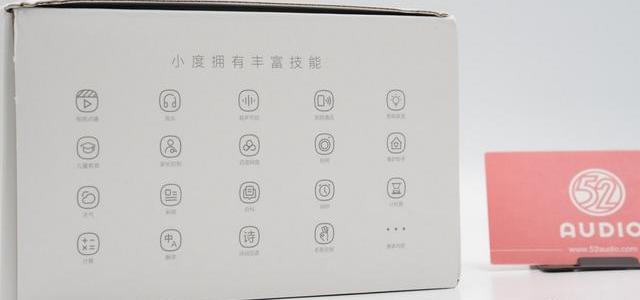

包装盒顶部是小度语音助手的功能介绍，包括：视频点播、音乐、视频通话、智能家居、儿童教育、播放百度网盘资源、看护助手、手势控制等。

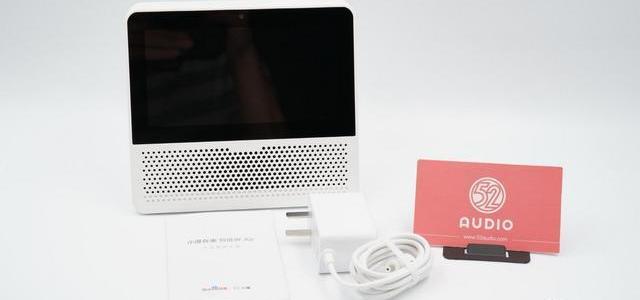

包装盒内物品，小度在家智能屏Air带屏智能音箱一台，电源适配器和产品使用手册。

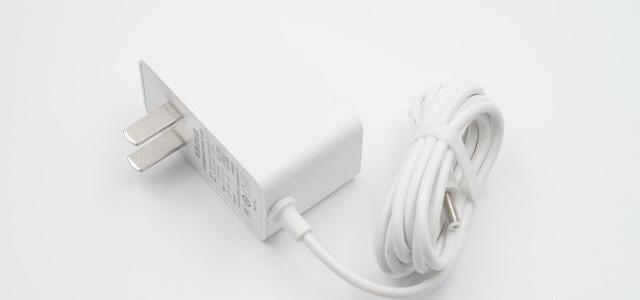

电源适配器与线缆为一体设计。

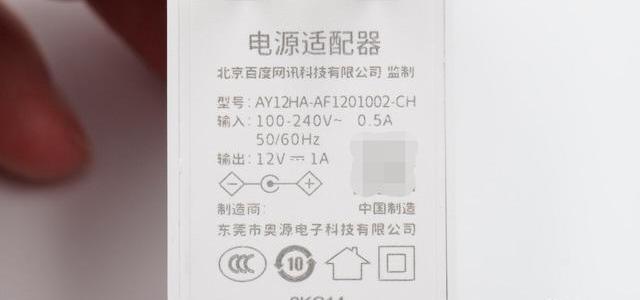

电源适配器型号：AY12HA-AF1201002-CH，输入100-240V~50/60Hz0.5A，输出：12V1A。制造商，东莞市奥源电子科技有限公司；北京百度网讯科技有限公司监制。

PKT Pal推出WiFi硬件设备“Mini”，可通过WiFi网络连接赚取代币PKT:2月1日消息，网络初创公司PKT Pal推出WiFi硬件设备“Mini”，支持用户赚取代币PKT。用户使用Mini连接到互联网的每一分钟都可以挖掘并赚取PKT，这是 2019 年推出的比特币分叉。客户还可以通过与他人共享WiFi来赚取PKT，该设备最早将于4月交付给客户。

据悉，去年8月，PKT Pal完成500万美元融资，由Acuitas Group Holdings领投。[2023/2/1 11:41:38]

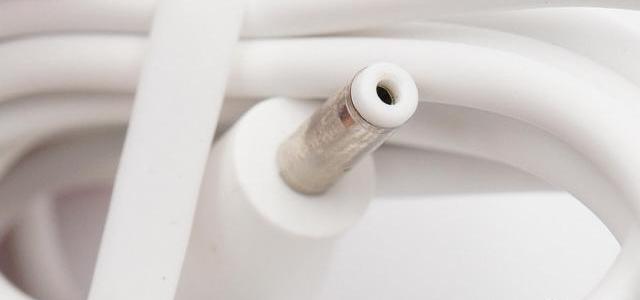

电源适配器采用DC圆口输出。

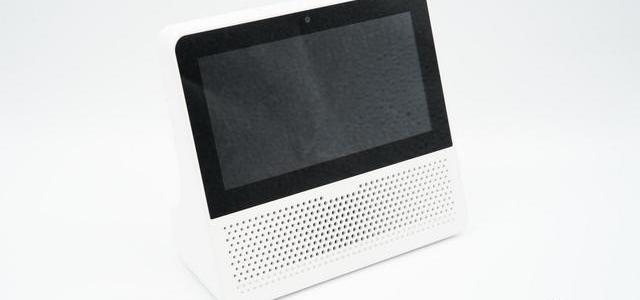

小度在家智能屏Air正面，顶部是屏幕区域，下面是扬声器的出音孔，外观比较简单直接。

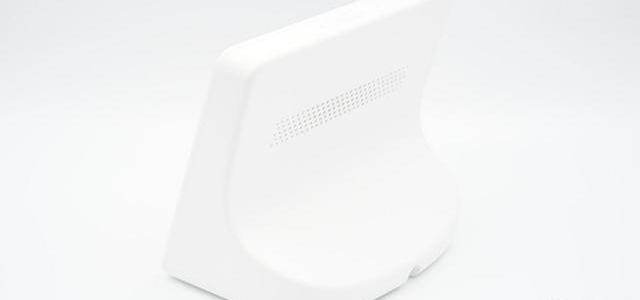

背面是白色的一体机身，上面有散热开孔。

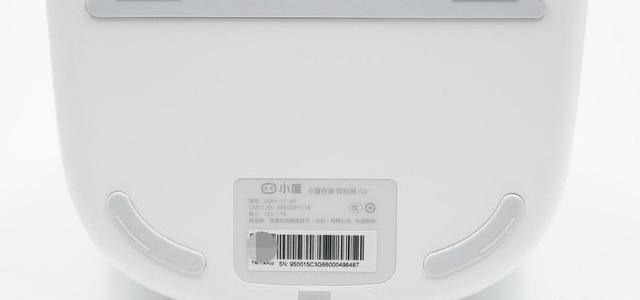

音箱底部有三条防滑胶条，沿曲线分布，标签上的信息有：小度在家智能屏Air，型号XDH-17-A1；输入12V1A；制造商，百度在线网络技术有限公司。

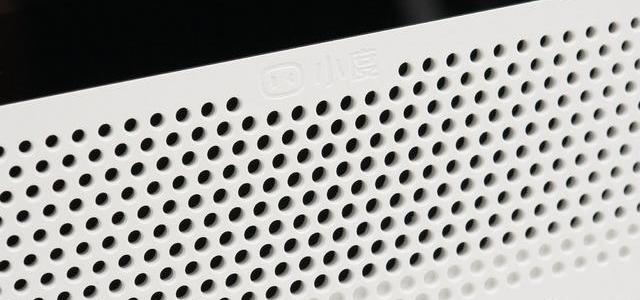

音箱正面出音孔上方，不太显眼的小度在家品牌Logo。

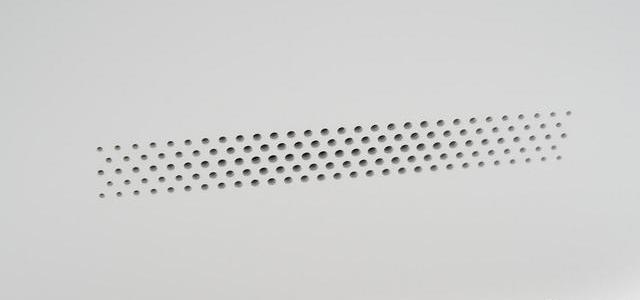

音箱背部的散热孔特写。

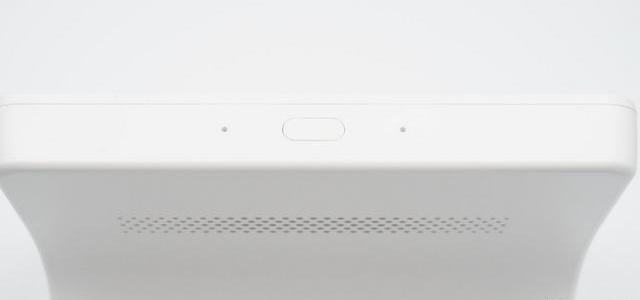

音箱顶部只有一个多功能按键，旁边是两个麦克风拾音孔，用来收集语音指令。

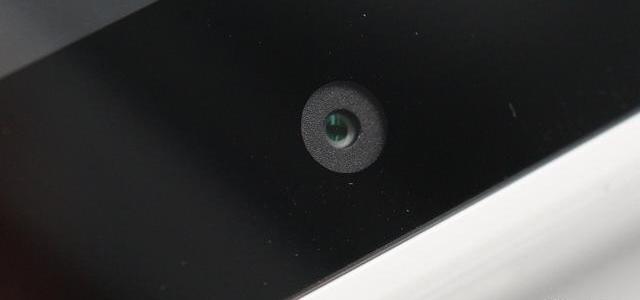

前置摄像头特写。

SWIFT：央行数字货币可以快速大规模部署:金色财经报道，全球银行间金融电信协会 (SWIFT)宣布已通过两个独立的实验成功地将央行数字货币 (CBDC) 和代币化资产转移到现有金融基础设施上。据 SWIFT 称，结果表明“CBDC 可以快速大规模部署，以促进全球 200 多个国家和地区之间的贸易和投资。”据悉，包括法兰西银行、德意志联邦银行、汇丰银行、联合圣保罗银行、NatWest、SMBC、渣打银行、瑞银和富国银行在内的 14 家中央银行和商业银行现在正在SWIFT测试环境中进行合作，以加速全面部署央行数字货币。不仅如此，SWIFT还证明了其基础设施可以将代币化平台与不同类型的现金支付相结合，并且与 Citi、Clearstream、Northern Trust 和 SETL 合作探索了 70 个场景，包括模拟代币化债券、股票和现金的市场发行和二级市场转移。（cointelgraph）[2022/10/6 18:40:16]

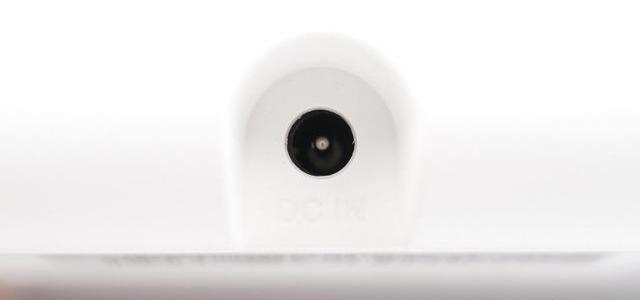

充电接口位于音箱背部的凹槽内。

二、小度在家智能屏Air拆解

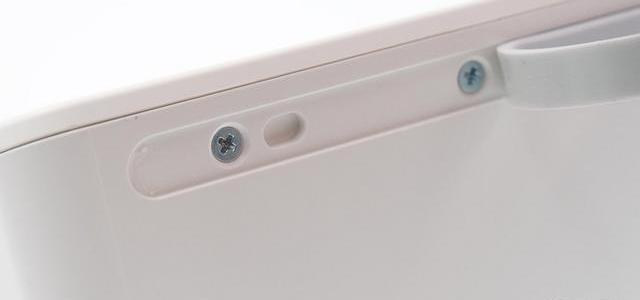

拆下音箱底部的防滑胶条，即可看到音箱正面盖板的固定螺丝。

卸下音箱正面的固定螺丝，打开正面盖板，有一排线与显示屏模组相连。

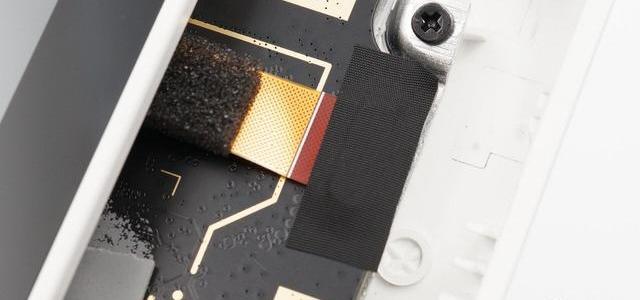

主板的排线座子上有一块黑色的防静电胶带粘贴固定。

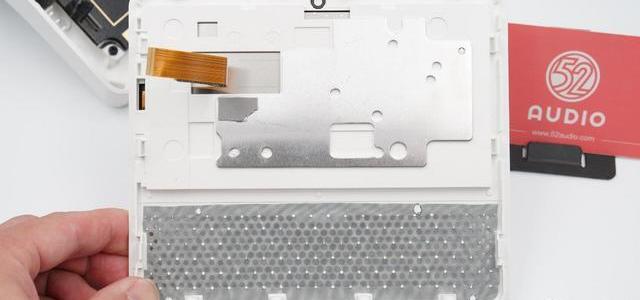

断开排线，取下外侧盖板，屏幕背面是一层铝合金散热板。

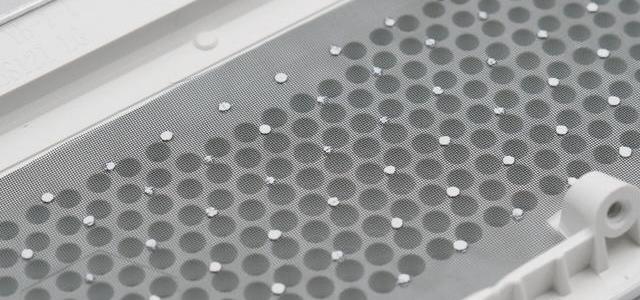

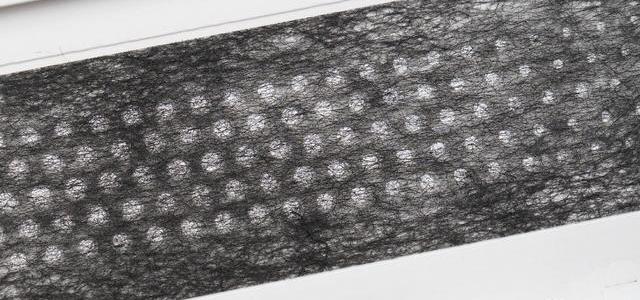

出音孔处的防尘网。

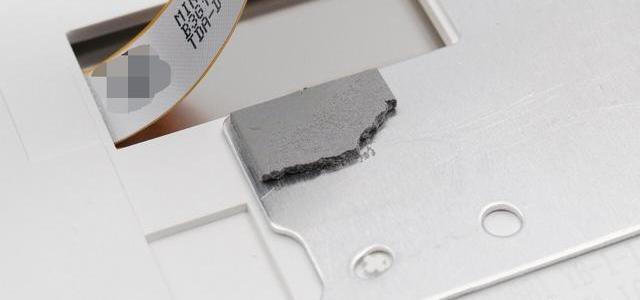

金属散热板上还有一块导热贴。

俄罗斯将采用区块链技术来创建平台替代SWIFT支付系统:金色财经报道，来自俄罗斯圣彼得堡国立大学国家技术计划能力中心的专家宣布，他们正准备试用一种新的银行间支付系统，以替代SWIFT。由于莫斯科决定入侵乌克兰而实施的金融限制，俄罗斯主要银行现在无法进入后者。

该大学在一份声明中说：“去中心化银行间金融信息系统的试点版本已准备好进行测试，并可在银行中使用。” 该中心的技术总监亚历山大·基里耶夫说，初步测试显示出良好的效果。目前在一个节点的传输速度超过每秒 25,000 条消息，未来网络的容量可以增加。（news.bitcoin）[2022/7/13 2:10:45]

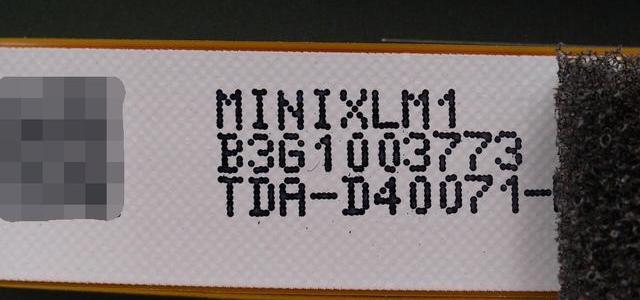

显示屏排线上的信息特写。

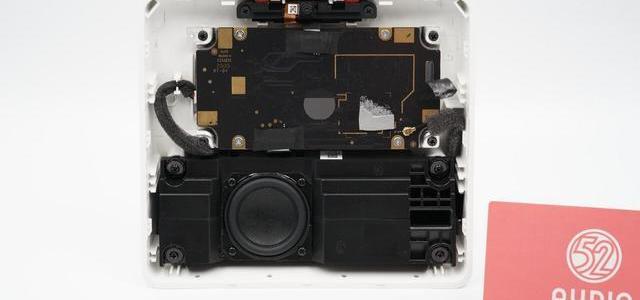

音箱内部结构一览，上面是主板，下面是扬声器结构，主板正反面都有铝合金散热板散热降温。

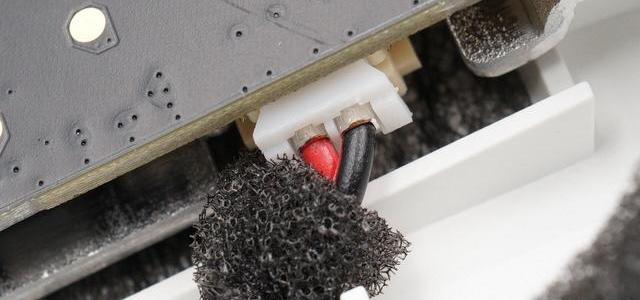

扬声器两根接线通过插接件与主板相连，导线外有泡棉包裹减少共振。

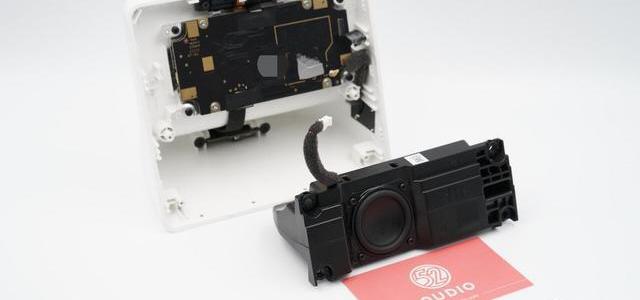

断开插座，取出扬声器结构。

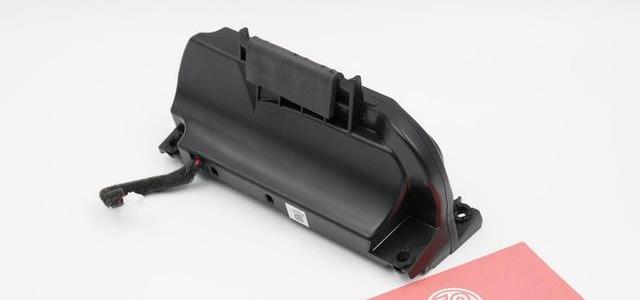

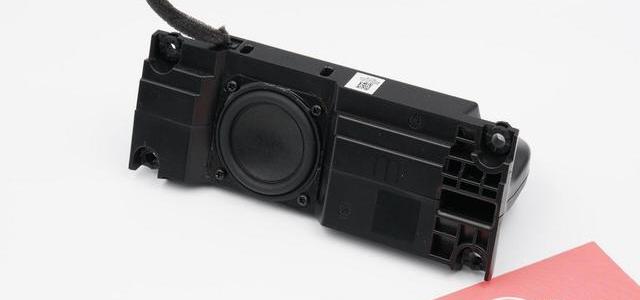

扬声器结构正面，有一个全频扬声器，官网标注功率为3W。

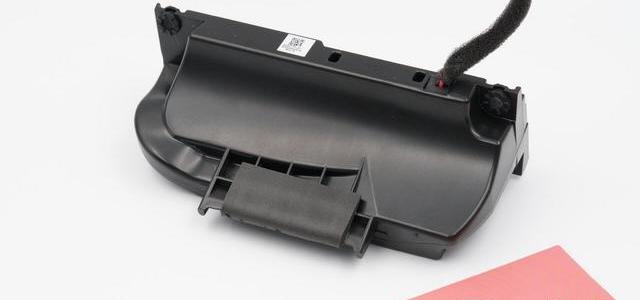

扬声器结构背面，可以看到音腔有一个低音倒相管的设计。

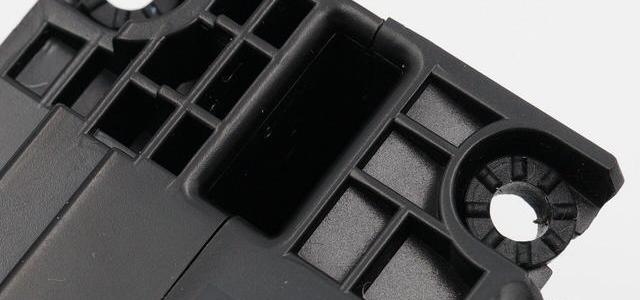

扬声器结构底部特写。

倒相孔特写，螺丝孔位都有缓震橡胶垫。

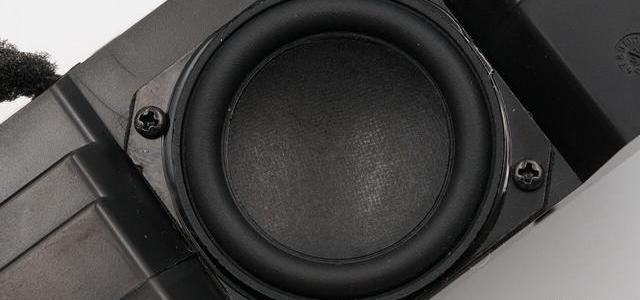

扬声器振膜特写，发声单元由四颗螺丝固定。

动态 | 央行副行长范一飞出席北京市政府与SWIFT合作备忘录签署活动:SWIFT将在京设立外商独资企业，从比利时总部承接中国区业务，为中国用户提供本地化的服务。[2019/1/16]

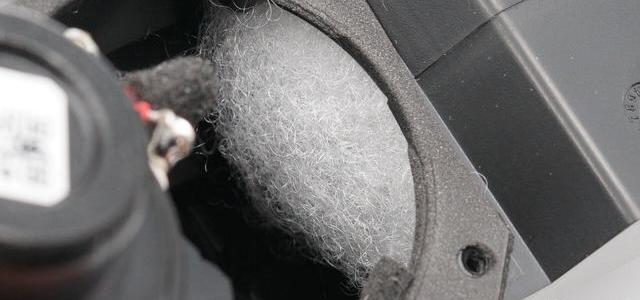

卸下螺丝，音腔内有吸音棉。

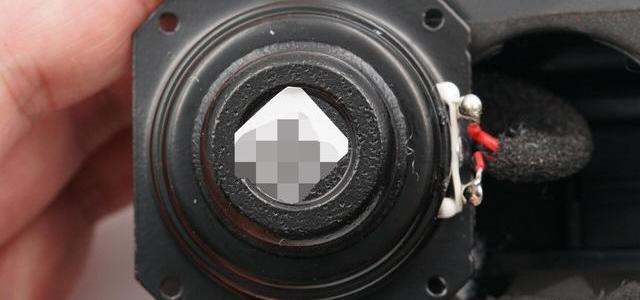

扬声器背面T铁上贴有一个二维码标签。

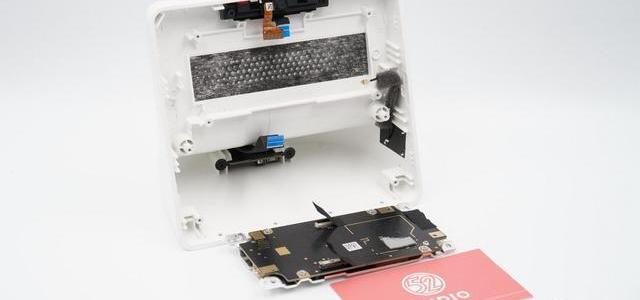

取出扬声器结构后的音箱内部布局。

主板处的散热开孔和防尘网。

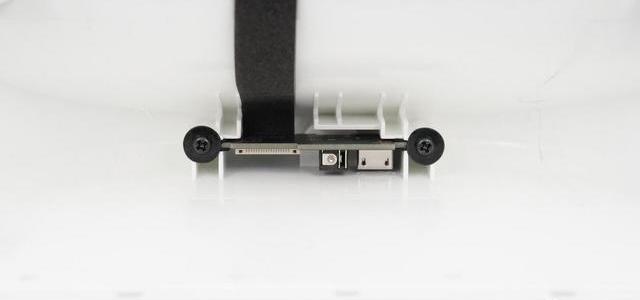

底部的充电小板，通过排线与主板相连。

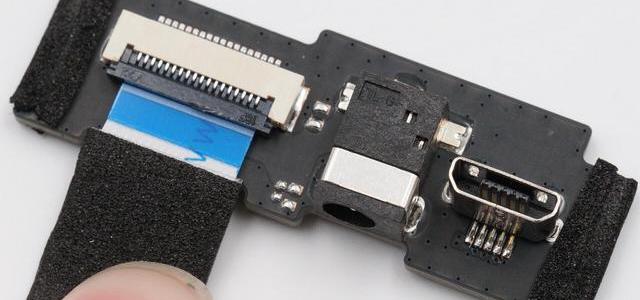

卸下螺丝，取出充电小板，正面从左至右依次是排线插座、DC充电接口、预留的Micro-USB调试接口。

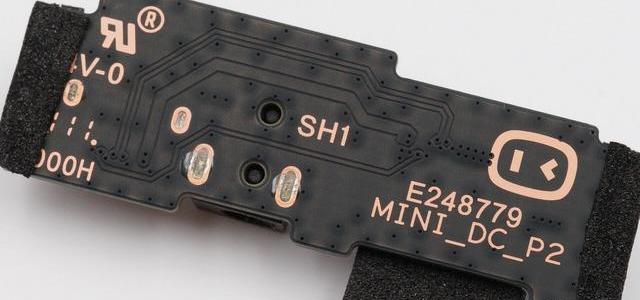

充电小板背面特写，右侧印有小度在家的Logo。

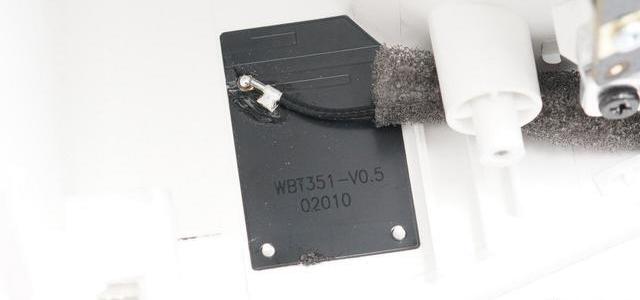

贴片式信号天线位于音箱一侧。

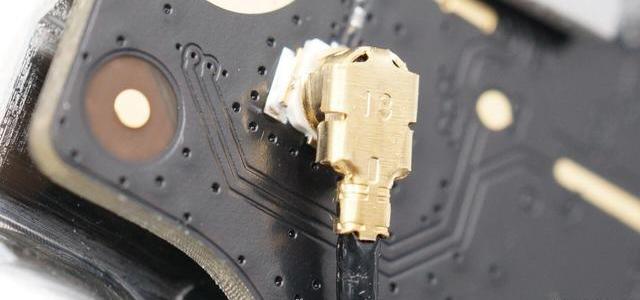

天线与主板连接的同轴插座。

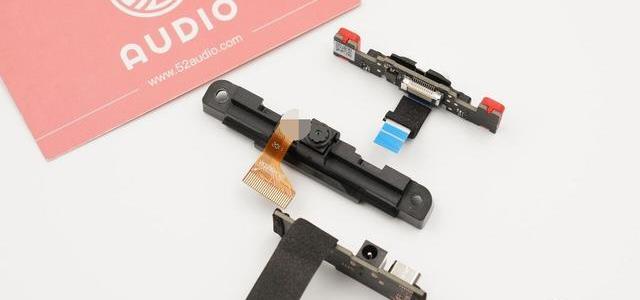

音箱顶部控制区域的模组和摄像头模组。

人物 | SWIFT的CEO或将于明年6月份离职:据ethereumworldnews消息，SWIFT的CEO Gottfried Leibbrandt通知董事会，提出于明年6月份离职。Gottfried于2012年7月开始担任SWIFT的CEO。[2018/12/13]

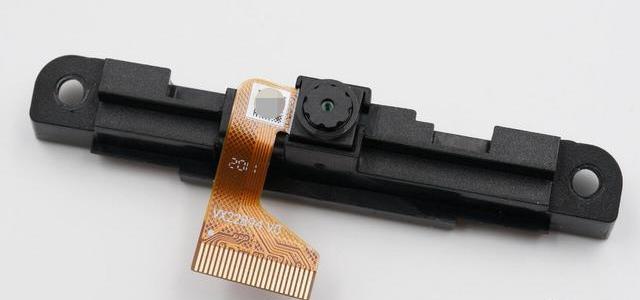

摄像头模组，摄像头通过排线与主板相连。

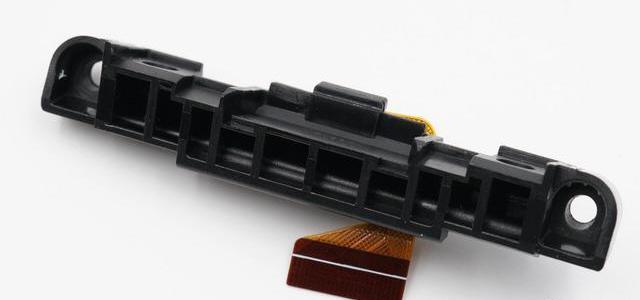

摄像头所在的塑料支架。

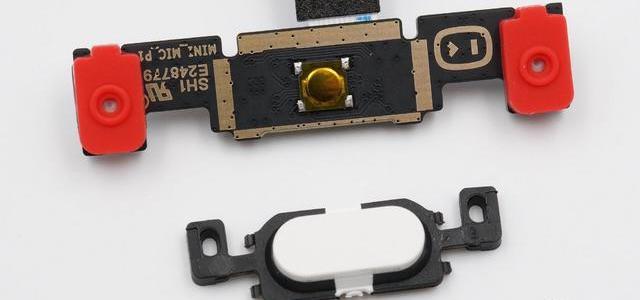

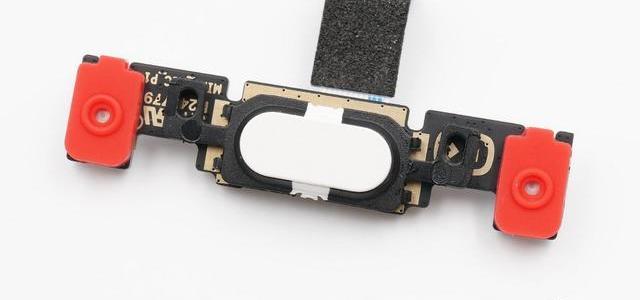

顶部控制按键所在的小板，正面可以看到两侧的麦克风上都有红色的硅胶保护罩。

取下微动按键的硅胶保护壳。

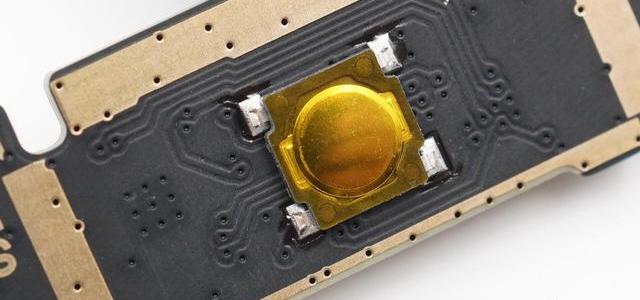

功能按键特写，贴片焊接。

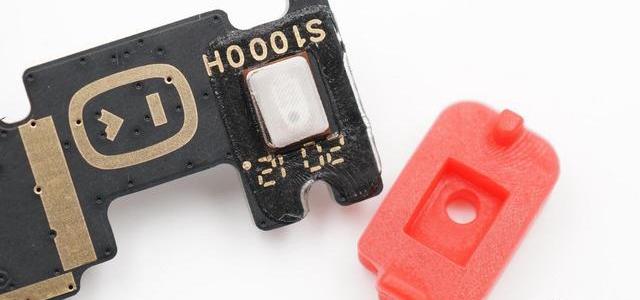

取下麦克风的硅胶保护罩。

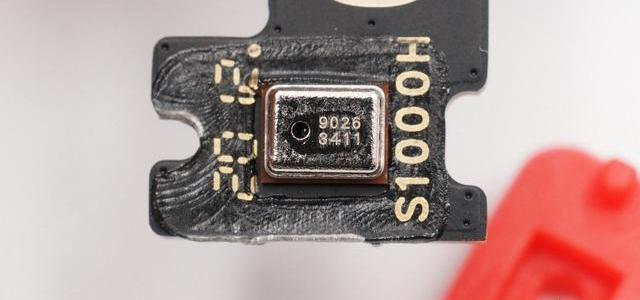

镭雕90263411的MEMS硅麦。

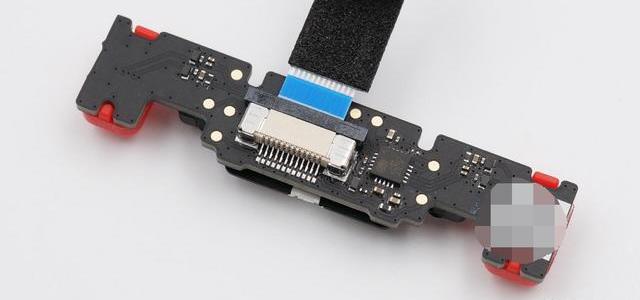

小板背面，一侧贴有二维码信息。

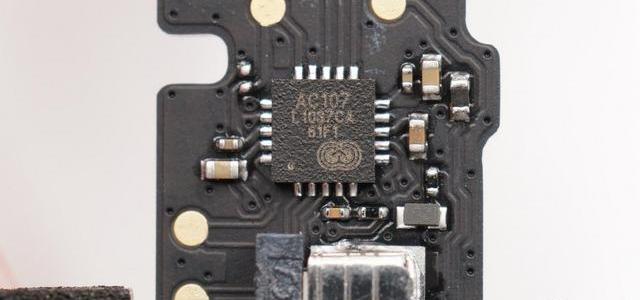

X-Powers芯智汇AC107是具有I2S/TDM输出转换的高度集成的2通道ADC。它专为语音捕获和识别应用平台中的多麦克风阵列而设计，支持的采样率：8kHz96kHz。

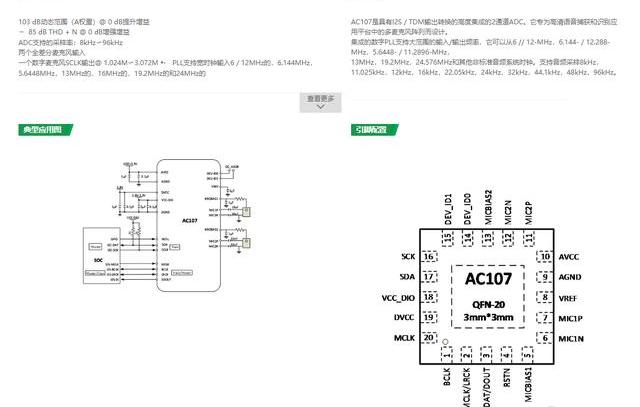

X-Powers芯智汇AC107资料图。

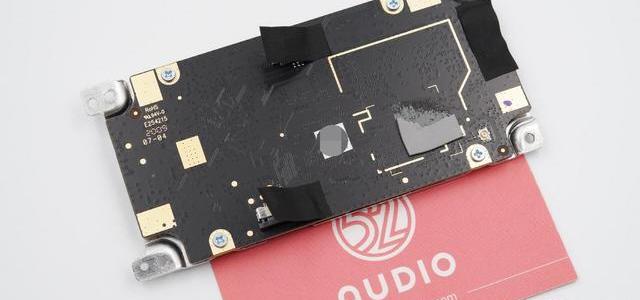

最后来看一下音箱的主板电路，主板通过四颗螺丝固定在一块金属散热板上，电路主要集中在另一侧。

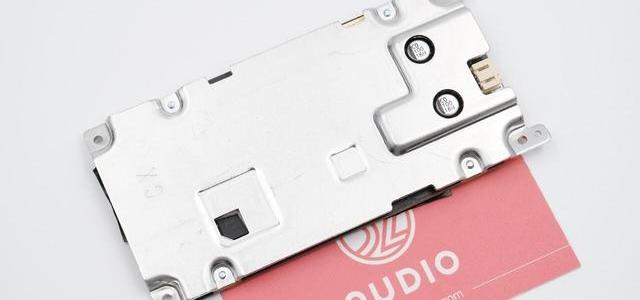

主板结构正面特写，左侧主控芯片凹槽对应音箱盖板内侧的导热贴，金属散热板右侧还对应电容和芯片做了开孔和冲压凹陷设计。

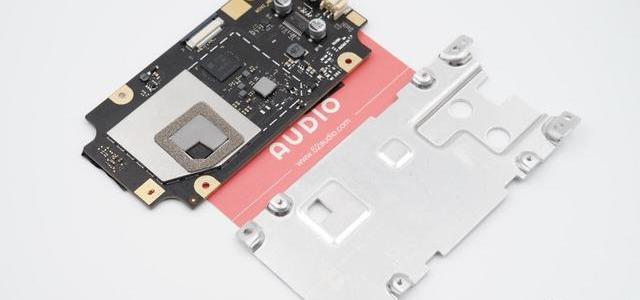

卸下螺丝，取下金属散热盖板。

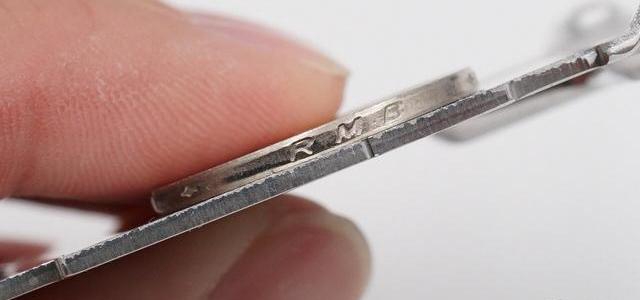

铝合金散热板与一元硬币厚度相当。

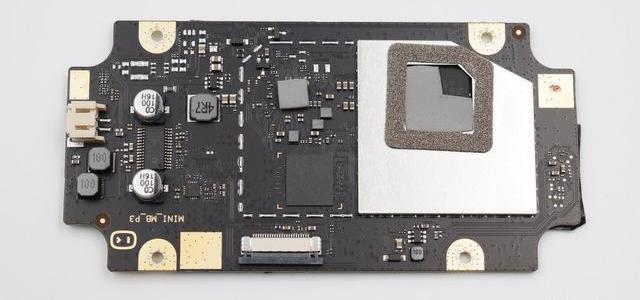

音箱主板电路特写，右侧有一面积较大的金属屏蔽罩。

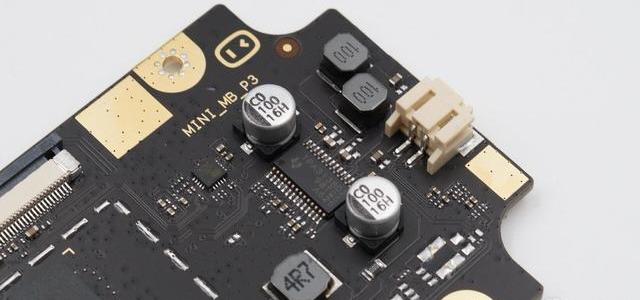

主板左半部分是音箱的功放电路。

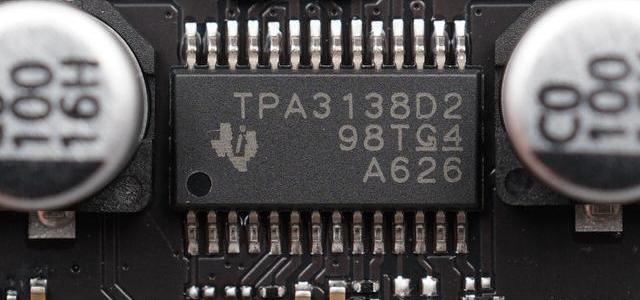

TI德州仪器的TPA3138D2，D类立体声音频放大器，支持无电感器运行，支持3.5V至14.4V宽电压工作范围，1SPW模式下空闲电流仅为20mA，适用于便携式应用，这款产品采用单声道输出。

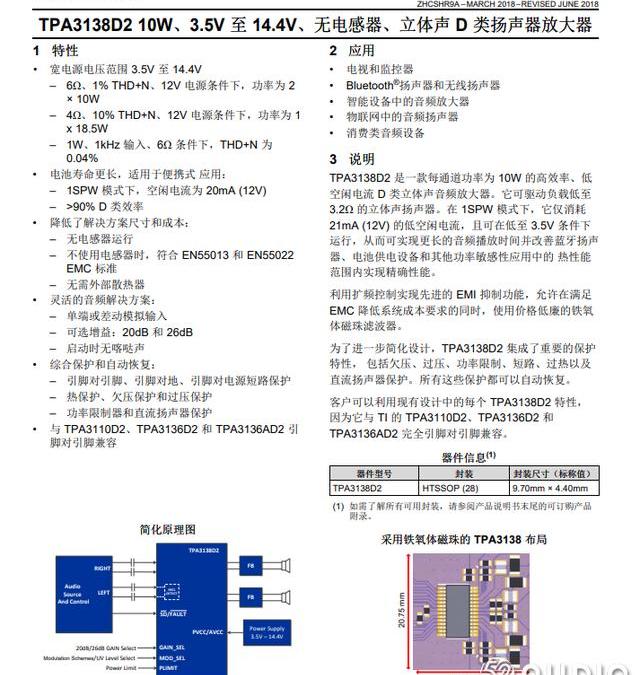

TI德州仪器TPA3138D2详细资料。

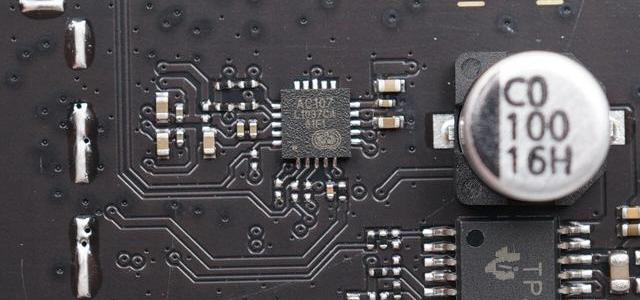

主板上还有一颗芯智汇的AC107ADC转换器。

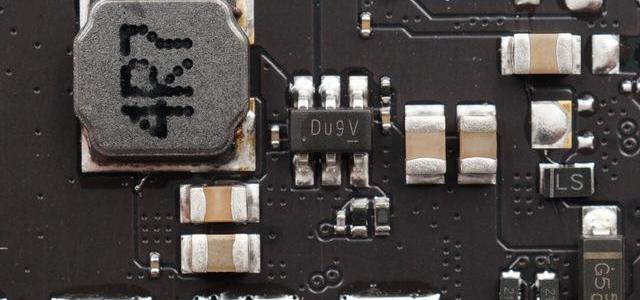

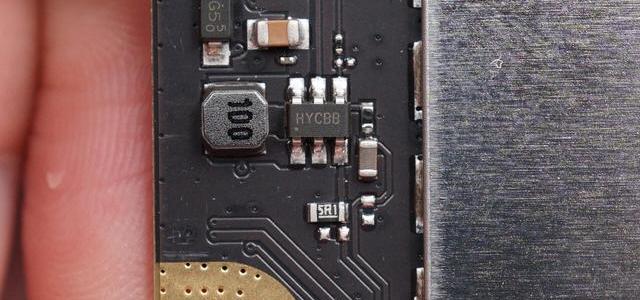

钰泰ETA8113同步整流降压IC，18V输入，输出电流最大3A，用于输入降压为其他设备供电。

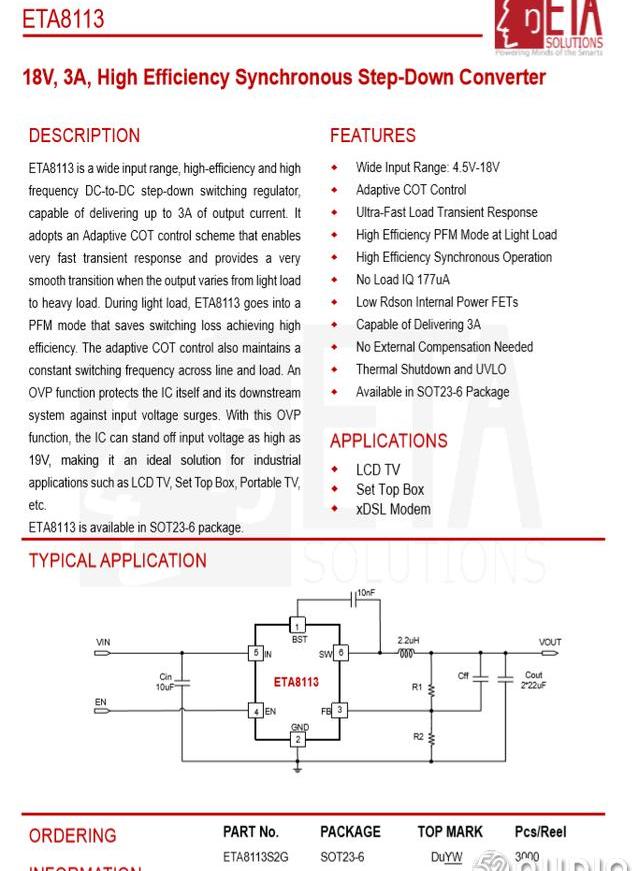

钰泰ETA8113详细资料。

矽力杰SY7200A，LED背光驱动IC，升压用于屏幕背光驱动及亮度调节，位于金属屏蔽罩附近。

矽力杰SY7200A详细资料。

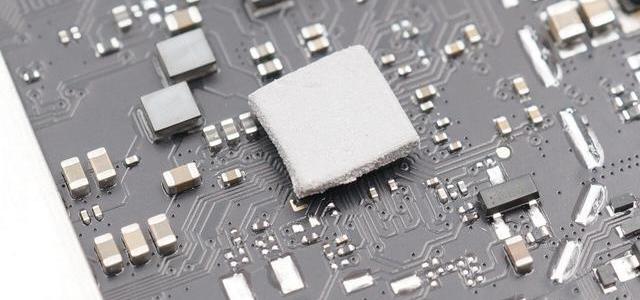

主板上PMIC上有导热贴。

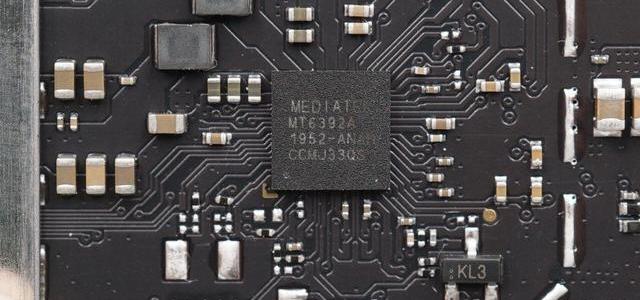

取下导热贴，是来自MTK联发科的MT6392A电源管理芯片，与MTK处理器为套片，为SoC和RAM、EMMC芯片供电。

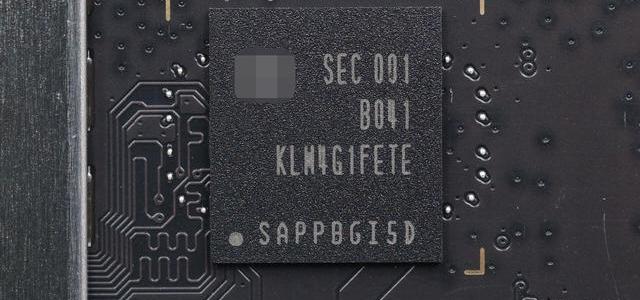

电源管理芯片附近的Samsung三星KLM4G1FETE-B041、eMMC5.1、4GB闪存，用于存储固件和安装应用程序。

下面拆开主板上的金属屏蔽罩，看看里面有什么IC。

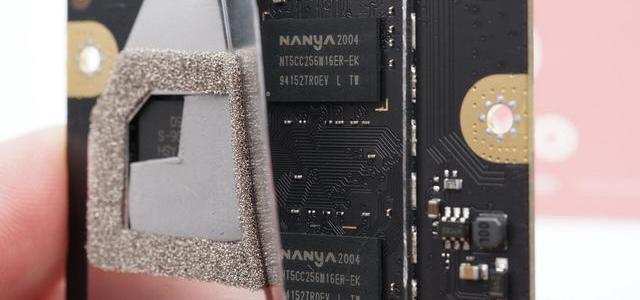

两颗Nanya南亚NT5CC256M16ER-EKDDR3LSDRAM4Gbit内存芯片，共有两颗，组成1GB内存容量。

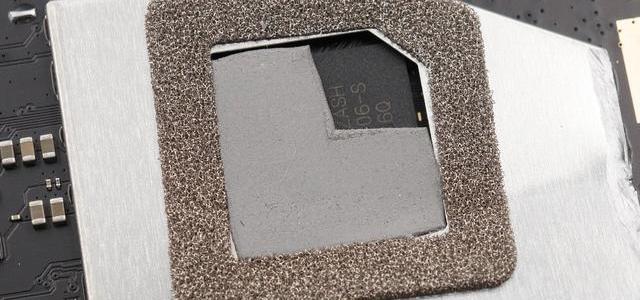

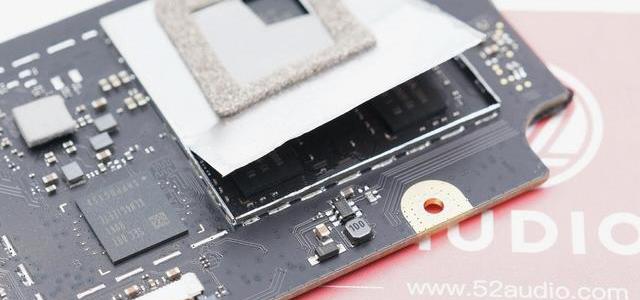

主控芯片是裸露在外的，上面有导热贴，屏蔽罩上有一圈金属化导电海绵，最外侧的金属盖板上还有一块导热贴。

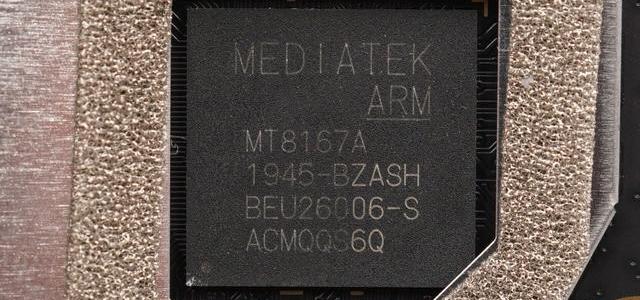

主控芯片为MTK联发科MT8167A，是一个高度集成的移动计算平台，内置四核Cortex-A35核心，支持DDR3/LPDDR3DDR4内存，集成PowerVRGE8300，最大输出分辨率为1920×1200，内置WLAN和蓝牙两种无线连接模块，WiFi支持2.4G和5G，最大支持8MP摄像头，可进行1280×720@30FPS录制。

其图形通过3D图形加速增强，还包括多标准视频加速器和高级音频子系统，以提供先进的多媒体应用和服务，如流式音频和视频，多种解码器和编码器，如HEVC，H.264和MPEG4.音频支持包括和弦铃声和高级音频功能，如回声消除，免提扬声器操作和噪音消除。

据我爱音频网拆解了解到，Huawei华为、baidu百度、JD京东、Mi小米、TmallGenie天猫精灵、Tencent腾讯、Honor荣耀、Mobvoi出门问问、GGMM古古美美等品牌均有大量采用MTK联发科解决方案。

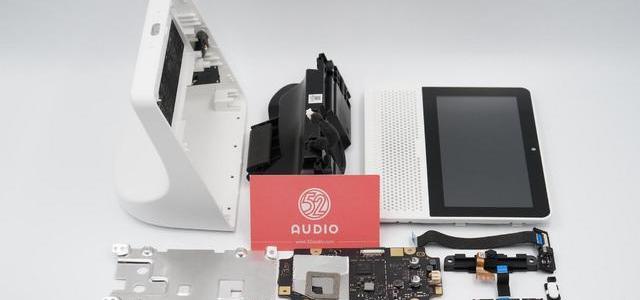

拆解全家福。

我爱音频网总结

小度在家智能屏Air的外观设计延续了智能屏系列的特点，正面是屏幕+扬声器，背面采用一体外壳。因为是入门级的产品，外观上没有智能屏X8精致，不过两者都是比较简洁的风格。

小度在家智能屏Air采用了一块5.45英寸的触摸屏，支持多点触控，分辨率为960*480；扬声器为一个3W的全频扬声器，音腔有低音倒相孔设计，增强低音效果；音箱顶部有两个麦克风用于拾音。

小度在家智能屏Air主控芯片为MTK联发科MT8167A，内置WLAN和蓝牙两种无线连接模块，支持2.4GWiFi和蓝牙网关，用于联网和控制智能家居；内置1GB+4GB内存，可以保证日常运行的流畅性。

综合来看，小度在家智能屏Air与智能屏X8相比，主要是在屏幕尺寸、内存、麦克风数量、WiFi频段、音频放大器和内存的供应商等方面进行了区分，对于实际使用的影响主要还是体现在屏幕大小上，是一款不错的入门级带屏智能音箱。
