XCOM:如何实现CAN报文带ID标识？_livetelecasttoken

在CAN总线通信的应用领域中，很多客户需要将CANID放在CAN报文中，这样更方便接入不同的设备，有利于用户通过模块更方便地组建自己的网络，使用自定的应用协议。但是要实现这样的应用，用户往往需要不停地去修改参数，如果设备具备透明带标识功能则很好地处理这个问题。该方式把串行帧中的ID信息自动转换成CAN总线的帧ID。只要在配置中告诉模块该ID信息在串行帧的起始位置和长度，模块在转换时提取出这个帧ID填充在CAN报文的帧ID域里，作为该串行帧的转发时的CAN报文的ID。在CAN报文转换成串行帧的时候也把CAN报文的ID转换在串行帧的相应位置。

转换方式：

1、串行帧转CAN报文

串行帧中所带有的CAN报文的“帧ID”在串行帧中的起始地址和长度可由配置设定。起始地址的范围是0～7，长度范围分别是1～2或1～4。转换时根据事先的配置将串行帧中的CAN报文“帧ID”对应全部转换到CAN报文的帧ID域中，其它的数据依序转换，如果一帧CAN报文未将串行帧数据转换完，则仍然用相同的ID作为CAN报文的帧ID继续转换直到将串行帧转换完成。

鱼池在PoW最终区块附言：勇于做出承诺，完成未竟之梦想:9月15日消息，鱼池在以太坊 PoW 时代最终区块引用美国民族植物学家和神秘主义者特伦斯·麦肯纳的名言写下寄语：“只要勇于做出承诺，世界自会助你铲除不可逾越之阻碍。去完成未竟之梦想，宇宙绝不会抑制你前进的步伐。这即是奥义所在。”

此前报道，以太坊于14:43达到终端总难度（TTD），以太坊PoW时代最终区块由F2Pool挖出，高度为15537393。[2022/9/15 6:58:19]

注意：如果将ID长度大于2，设备发送的帧类别会设置为扩展帧。此时用户配置的帧ID和帧类别无效，由串行帧里边的数据决定。标准帧的帧ID范围为：0x000-0x7ff，分别表示为帧ID1、帧ID0，其中帧ID1为高字节，扩展帧的帧ID范围为：0x00000000-0x1fffffff，分别表示为帧ID3、帧ID2、帧ID1、帧ID0，其中帧ID3为高字节。

能源服务提供商Digital Power Optimization Inc宣布完成250万美元A轮融资，NYDIG领投:2月10日消息，能源服务提供商Digital Power Optimization Inc宣布完成250万美元A轮融资，NYDIG领投，Wakestream Ventures、NBDR Ventures、Luxor Technologies等参投。该公司将利用这笔资金增加员工人数，促进营销和业务发展，并在新地点部署额外的挖矿计算机。（Finance Magnates）[2022/2/10 9:43:13]

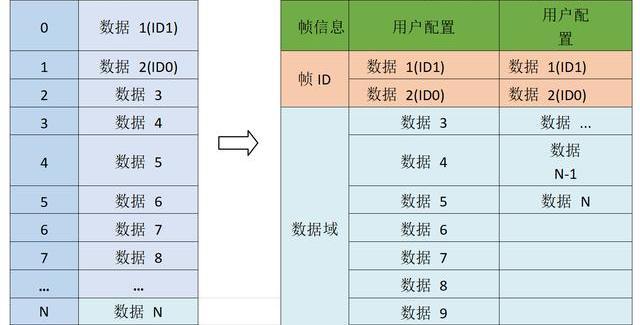

串行帧转换成CAN报文

ConsenSys：以太坊从PoW转变为PoS共识，将减少99.9%碳足迹:11月10日消息，ConsenSys在发布的博文《2021年10月Staking状态》中指出，以太坊共识机制从PoW转变为PoS将使得区块产出碳足迹减少99.9%。[2021/11/10 21:41:06]

转换示例：

串行帧转CAN报文。

该示例配置的CAN配置参数。转换模式：透明带标识转换，起始地址2，长度3。帧类型：扩展帧，帧ID：无需配置，转换方向：双向。则转换前后数据如下。

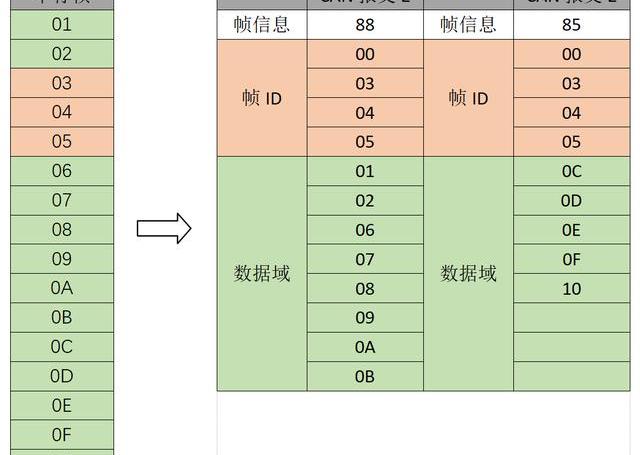

串行帧转CAN报文示例（透传带标识转

CryptoQuant CEO：12006枚比特币从Coinbase流入冷钱包，或存在场外交易:12月23日，CryptoQuant CEO Ki Young Ju发推称：几小时前，12006枚比特币从Coinbase流出，就像我说的一样，这些比特币流入类似托管的钱包。在为机构进行场外交易之后，Coinbase似乎为每个客户创造了一个新的冷钱包。

此前他就发推指出如果Coinbase将大量比特币转移到其他冷钱包，则表明存在场外交易。[2020/12/23 16:18:07]

2、CAN报文转串行帧

对于CAN报文，收到一帧就立即转发一帧，每次转发的时候也是根据事先配置的CAN帧ID在串行帧中的位置和长度把接收到的CAN报文中的ID做相应的转换。其它数据依序转发。值得注意的是，无论是串行帧还是CAN报文在应用的时候其帧格式应该符合事先配置的帧格式要求，否则可能致使通讯不成功。

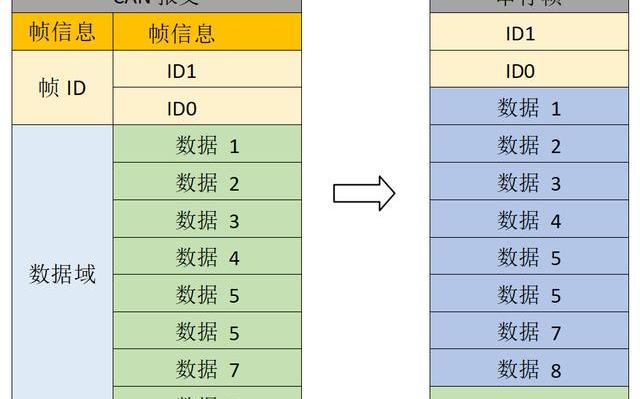

CAN报文转换成串行帧

转换示例：

该示例配置的CAN配置参数。转换模式：透明带标识转换，起始地址2，长度3。帧类型：扩展帧，帧类型：数据帧。转换方向：双向。发送标识符：0x00000123，则转换前后数据如下。

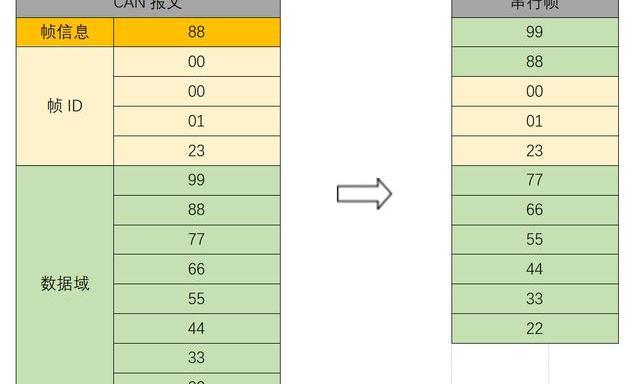

CAN报文转串行帧示例（透明带信息转换

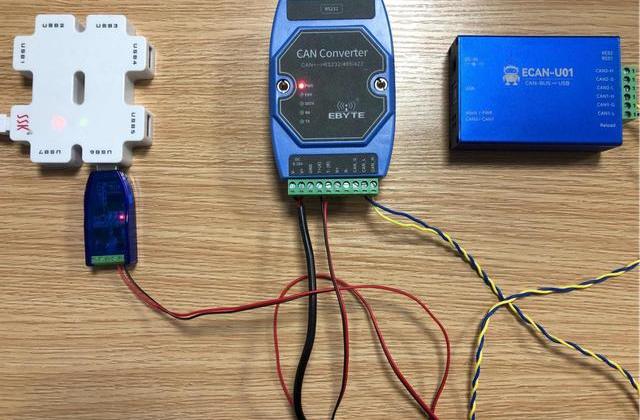

在了解了ECAN-401的透明带标识功能后，我们可以开始实际操作，准备以下设备：ECAN-401一台、CAN分析仪ECAN-U01一台，XCOM串口助手。这里我们使用ECAN-401做数据转换工具，ECAN-U01发送和接收CAN报文，XCOM串口助手软件模拟串行设备发送串行数据。将ECAN-401与ECAN-U01的CAN_L和CAN_H连接，ECAN-401的485接口通过485换USB转换器连接到电脑，如下图所示：

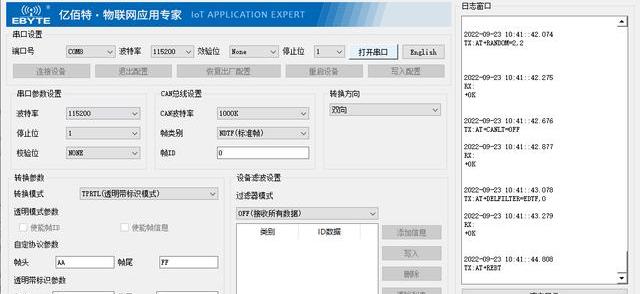

通过ECAN-401的上位机，将设备通讯模式切换为透明带标识模式，CAN波特率1000K，ID长度2，ID位置2参数配置如下图：

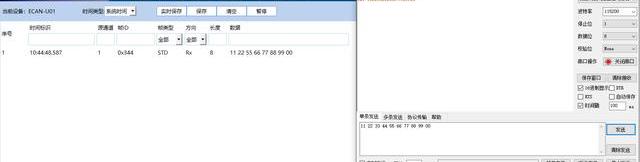

打开CAN分析仪ECAN-U01以及XCOM软件，使用XCOM软件模拟出一串行设备，通过ECAN-401的485串口发送串行数据：首先使用标准帧发送两包数据：11220344556677889900，这里可以看到ECAN-U01设备已经接收到了ECAN-401所转换出来的数据：

这里可以看到ECAN-U01已经成功接收到ECAN-401转化出来的数据，帧ID：0344，数据域：1122556677889900。

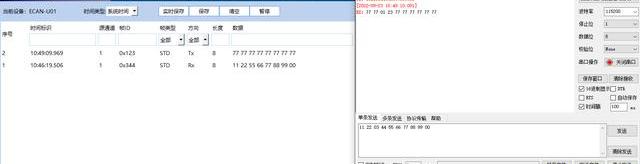

再从CAN分析仪端发送数据到串行端口，如下图所示：

串口端也是按照透明带标识来组包，这样就成功实现了CAN协议按照透明带标识来收发数据。
